施工掛籃

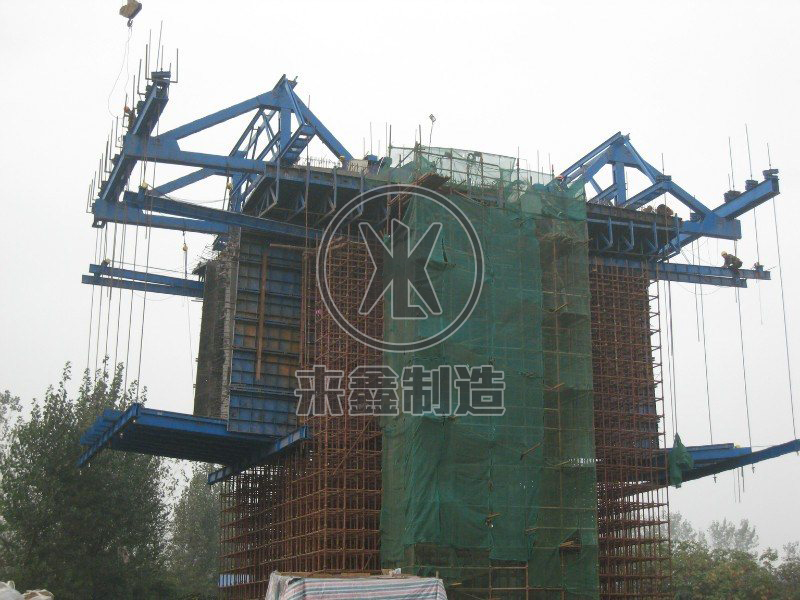

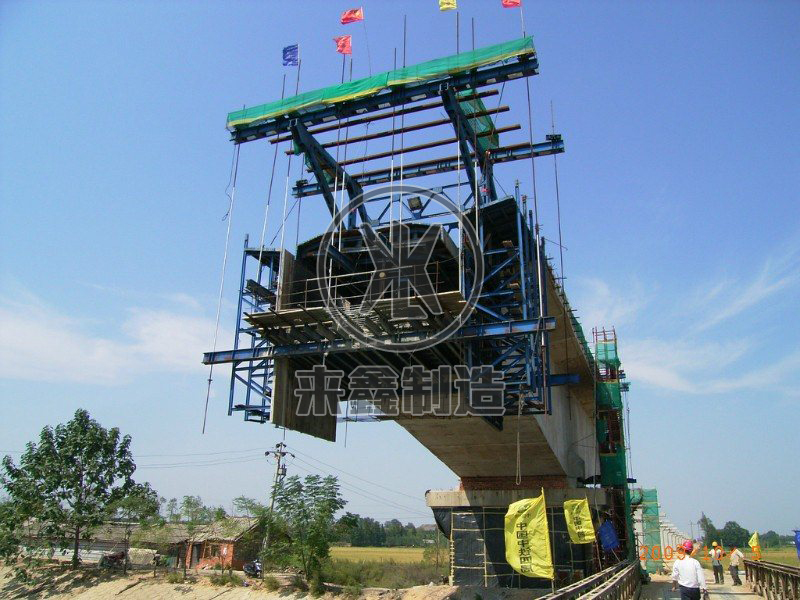

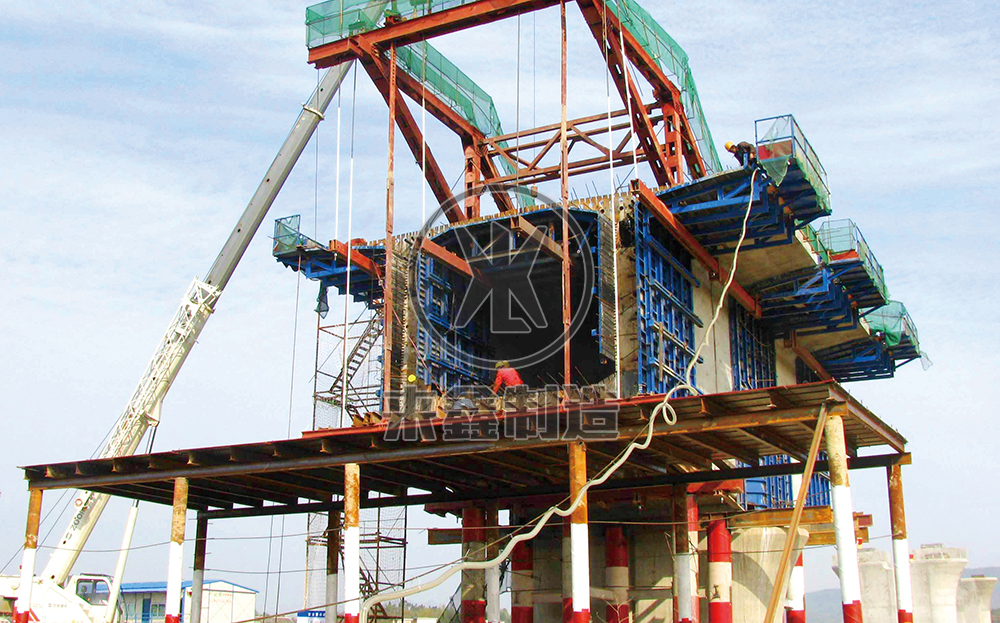

掛籃是懸臂施工中的主要設備，按結構形式可分為桁架式（包括平弦無平衡重式、菱形、三角形、弓弦式等)、斜拉式(包括三角斜拉式和預應力斜拉式)、型鋼式及混合式4種。根據混凝土懸臂施工工藝要求及設計圖紙對掛籃的要求，綜合比較各種形式掛籃特點、重量、采用鋼材類型、施工工藝等決定掛籃結構型式；掛籃施工完全不占用路面，無須中斷主輔路交通，依靠“掛籃”的移動，讓現場澆筑的混凝土箱梁在“掛籃”中產生，施工人員每次澆筑2-4米長，橋體硬化并達到足夠的強度后，液壓裝置將把掛籃向前推進，然后再澆筑新的一段梁體。

掛籃設計原則：自重輕、結構簡單、堅固穩定、前移和裝拆方便、具有較強的可重復利用性，受力后變形小等特點，并且掛籃下空間充足，可提供較大施工作業面，利于鋼筋模板施工操作。
